Мембранный пневматический насос Duotek FOOD AF XF 0100S

Внешний вид модели Seko Duotek FOOD AF 0F 0100S
Как выбрать насос для кислоты и другой химии
Промой мембранный насос правильно
Какой насос качает, не образуя пены?
Активный и пассивный демпфер пульсаций
Почему появляются пузыри в напорной линии?
Чем отличается дюйм от дюйма?
Мембранный пневматический насос Duotek FOOD AF XF 0100S

Как выбрать насос для кислоты и другой химии

Промой мембранный насос правильно

Какой насос качает, не образуя пены?

Активный и пассивный демпфер пульсаций

Почему появляются пузыри в напорной линии?

Чем отличается дюйм от дюйма?

i
Страна производства:
Италия
Код товара
330100
Макс. расход
6.6
Макс. давление (м.в.ст.)
80
Материал проточной части
Нерж. AISI 316
Материал мембран
PTFE
Пищевое применение
да
Макс. темп. жидкости (°C)
95
Макс. вязкость
25000
Самовсос (м)
6
Диаметр твердых включений (мм)
3.5
Воздушный патрубок (дюйм)
3/8
Входной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный диаметр внутренней  резьбы (мм)
Реальный диаметр
наружной резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100105,8108
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1
Выходной патрубок (дюйм) ?

В этом атрибуте указан стандарт трубной резьбы BSP, который наиболее популярен в России. Здесь все размеры указываются в условных дюймах. Если вы используете для подключения насоса стандартные сантехнические соединения (например, 1/2" или 1"), то проблем с подключением не бывает. Однако если вам нужно подключить насос к шлангу/трубе, чей диаметр указан в миллиметрах, то здесь могут быть сложности. Для этого нужно знать реальные размеры патрубков в миллиметрах. Ниже мы приводим таблицу.

Условный диаметр (дюйм)
Условный диаметр (мм)
Реальный внутренний диаметр резьбы (мм)
Реальный наружный диаметр резьбы (мм)
1/858,5-8,99,3-9,7
1/4811,4-11,912,9-13,1
3/81014,9-15,416,3-16,6
1/21518,6-1920,5-20,9
3/42024,1-24,526,1-26,4
12530,3-30,833-33,2
1 1/43239-39,541,5-41,9
1 1/24044,8-45,347,4-47,8
25056,2-56,659,2-59,6
2 1/26573,876
38086,889
4100105,8108
5125130,8133
6150156,8159

Условный диаметр в мм показывает как принято называть ту или иную дюймовую резьбу. Например, если речь о соединении 1/2 дюйма, то на практике такую резьбу называют «пятнадцатая». Однако реальный размер этой резьбы не 15, а 18,6-19 мм (для внутренней резьбы или «мамы») и 20,5-20,9 мм (для наружной резьбы или «папы»).

1

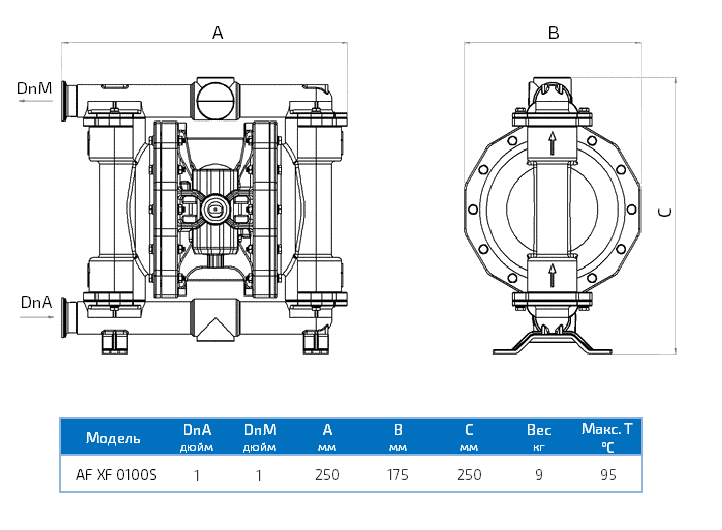

ДхШхВ (см)
25х17х25
Вес (кг)
9
243 256 ₽
2 317 €

Условия доставки

Мы определили Ваш город как Дублин

Для уточнения условий доставки, пожалуйста, свяжитесь с нами по телефону или электронной почте.

1

Гарантия 1 год

Прямые поставки

Прямые поставки

Мы официально уполномочены продавать и обслуживать продукцию Seko в России.

Загружаем аксессуары…

Описание модели AF XF 0100S


Мембранный пневматический насос Duotek Food AF XF 0100S из полированной нержавеющей стали AISI 316 служит для перекачки продуктов пищевой промышленности. Он совместим с кисломолочными, растительными, сахаросодержащими и спиртосодержащими жидкостями, с моющими и дезинфицирующими растворами. Насос питается от источника сжатого воздуха давлением до 8 бар, позволяет перекачивать жидкости с температурой до 95 °C, среды с твердыми частицами диаметром 3.5 мм, продукты вязкостью до 25 000 сСт (20 °C).

Материалы исполнения модели соответствуют требованиям FDA (EC 1935/2004).
Корпус насоса выполнен из нержавеющей стали AISI 316 с электрополировкой поверхности до Ra 2,7 мкм;
Мембраны сдвоенной конструкции - со стороны жидкости мембрана из Тефлона (PTFE), со стороны воздуха из Хайтрела (Hytrel);
Шарики и седла из нерж. стали AISI 316;
Уплотнения из Тефлона (PTFE).
Модель может работать во взрывоопасной среде, сертифицирована по ATEX для зоны 1 - EX II 2/2 GD c IIB T135°C.

Производительность и напор насоса регулируются давлением сжатого воздуха в диапазоне 2 - 8 мбар:
- максимальный расход 110 л/мин (6,6 м3/ч);
- максимальный напор 80 метров.
Подача жидкости за один ход мембраны ≈ 0,1 л.
Подключение жидкости 1" (25 мм), фланец (хомут) Tri-Clamp.
Подключение воздуха - 3/8" (10 мм), резьба (BSP).
Самозалив до 6 метров («по суху»).
Время работы насоса в режиме сухого хода не более 10 мин. Длительный сухой ход для насоса с мембранами PTFE влечет нарушение формы мембраны и снижение срока ее службы.
Уровень звукового давления насоса 72 дБ.

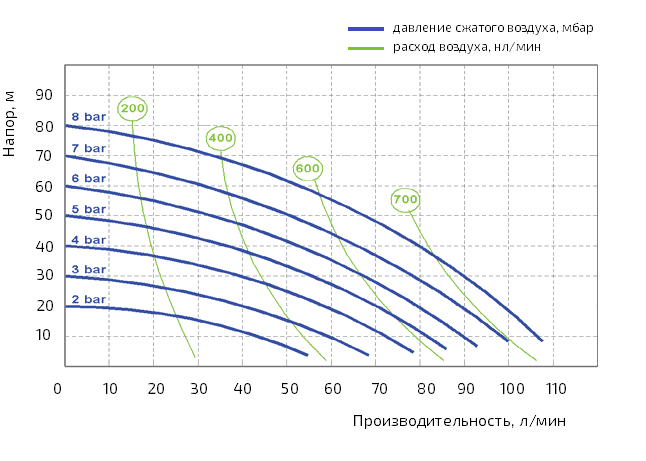

График рабочих характеристик модели AF XF 0100S

График рабочих характеристик модели AF XF 0100S
